Индукционная панель отключается и пищит: перегрев

Готовите суп, панель работает пару минут — и вдруг раздаётся писк, конфорка гаснет, а на дисплее появляется символ перегрева или мигающий индикатор. Через некоторое время всё включается снова, но история повторяется. Это не случайность и не «баг» электроники — индукционная панель защищает себя и вас от действительно горячих компонентов внутри корпуса. Разберёмся, что чаще всего приводит к такому поведению, как проверить узел своими руками и какая деталь может понадобиться для ремонта.

Содержание

• Почему индукционная панель отключается и пищит
• Таблица: симптом → причина → запчасть
• Меры безопасности при диагностике
• Вопросы и ответы

Почему индукционная панель отключается и пищит

Внутри индукционной панели находится силовая электроника — инвертор на IGBT-транзисторе, индуктор (катушка), драйвер управления и датчики температуры, установленные прямо на радиаторе и на самой катушке. Как только температура одного из этих узлов приближается к критической, микроконтроллер обрывает подачу ШИМ-сигнала на транзистор, отключает конфорку и включает звуковой сигнал тревоги — это штатная защита, а не поломка сама по себе. Задача диагностики — понять, что именно перегревается: сам компонент или система, которая должна его охлаждать.

1. Забиты вентиляционные решётки корпуса

Самая частая и самая безобидная причина. Индукционная панель охлаждается принудительно — воздух проходит через щели снизу или сзади корпуса. Если панель встроена без нужного зазора, стоит впритык к стенкам шкафа, или решётки забиты пылью, крошками и жиром, воздух не проходит, и радиатор с IGBT греется гораздо быстрее, чем рассчитано.

Как проверить: отключите панель от сети, осмотрите вентиляционные прорези снизу и по бокам корпуса, очистите их мягкой щёткой и пылесосом. Проверьте по инструкции производителя, соблюдён ли минимальный зазор для встройки. Запчасть в этом случае не нужна — достаточно чистки и правильного монтажа.

2. Неисправен или ослаб вентилятор охлаждения

Вентилятор гоняет воздух через радиатор, на котором закреплён силовой транзистор. Если он забился пылью, износился подшипник или подгорела обмотка, скорость вращения падает, а иногда вентилятор останавливается полностью. Внешне это можно заметить по изменившемуся звуку работы панели — гул стал тише или вовсе пропал, при этом панель продолжает работать ещё какое-то время, а потом отключается.

Как проверить: включите панель на средней мощности и приложите ухо (не касаясь корпуса руками) к зоне вентиляционных отверстий — должен ощущаться устойчивый поток воздуха и равномерный гул. При полном обесточивании и разборке корпуса лопасти должны свободно вращаться от руки, без заеданий и люфта. Если вентилятор гудит, но не крутится, или крутится с перебоями — требуется замена узла охлаждения, подходящего под конкретную модель.

3. Датчик температуры отклеился или врёт показания

На индукторе и на корпусе силового транзистора установлены термодатчики (NTC), сигнал с которых напрямую влияет на решение процессора об отключении. Если датчик отклеился от посадочного места, потерял тепловой контакт из-за высохшей термопасты или сам вышел из строя, панель может отключаться значительно раньше реального перегрева — то есть «ложно».

Как проверить: при разборке (только специалистом, панель обесточена и разряжена) визуально оцените плотность прилегания датчика к радиатору или катушке, состояние термопасты. Сопротивление NTC-датчика можно замерить мультиметром при комнатной температуре и сравнить с паспортным значением — заметное отклонение говорит о неисправности датчика.

4. Используется неподходящая посуда

Если дно кастрюли слишком тонкое, неровное, меньше минимального диаметра рабочей зоны или магнитится только частично, в резонансном контуре индуктора нарастает число паразитных колебаний. Электроника воспринимает это как нештатный режим и одновременно растёт реальная нагрузка на силовой транзистор — он начинает греться сильнее, чем при работе с правильной посудой, и защита срабатывает чаще.

Как проверить: поднесите магнит ко дну посуды — он должен уверенно притягиваться по всей площади дна, а не только по краю. Попробуйте другую кастрюлю или сковороду с плоским магнитным дном подходящего диаметра — если отключения прекратились, дело было именно в посуде, никакая запчасть не требуется.

5. Плохой контакт в клеммной колодке подключения питания

Клеммная колодка соединяет сетевой кабель с внутренней разводкой панели. Со временем винтовые контакты могут ослабевать, а сам пластик колодки — подгорать и темнеть из-за локального нагрева в месте плохого контакта. Такой нагрев не связан с работой индуктора, но провода и клеммы находятся рядом с силовой электроникой, и общий рост температуры в этой зоне тоже может провоцировать срабатывание тепловой защиты.

Как проверить: обесточенную панель осмотрите на предмет потемневших, оплавленных или окисленных клемм, подтяните крепёжные винты. При обнаружении следов подгара колодку нужно заменить целиком — использовать её дальше небезопасно, например, подойдёт клеммная колодка для варочной панели соответствующей марки.

6. Деградация силового IGBT-транзистора или драйвера

Это самая редкая, но и самая серьёзная причина. Если транзистор со временем «просаживается» по параметрам (растёт сопротивление в открытом состоянии), он начинает выделять больше тепла при той же мощности, даже если вентилятор и датчики исправны. Отключения в этом случае происходят стабильно на одной и той же конфорке при определённой мощности, независимо от посуды и чистоты решёток.

Как проверить: точная диагностика IGBT-модуля требует разборки панели, измерения сопротивления переходов и осциллографа для оценки формы управляющих импульсов — такую проверку стоит доверить мастеру. Замена модуля подбирается индивидуально под плату конкретной модели.

7. Комбинированная плита: перегрев соседних газовых узлов

Если у вас не отдельная индукционная панель, а плита с комбинацией индукционных и газовых конфорок, писк и отключение может исходить не от индукционного блока, а от системы электроподжига или газового клапана, расположенных в общем корпусе. В этом случае стоит проверить отдельно узлы поджига и газовые краны — например, блок электроподжига, комплект свечей поджига или газовый клапан варочной панели.

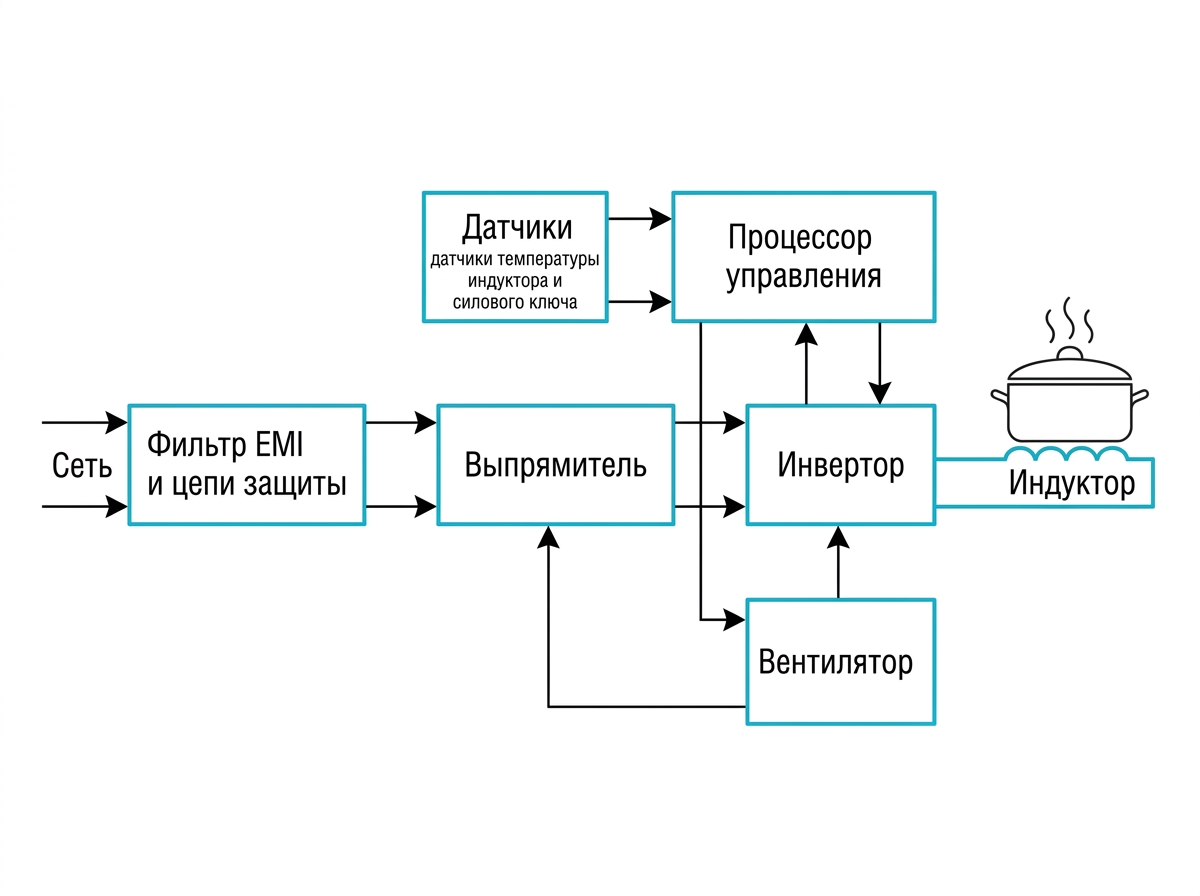

Из чего состоит индукционная панель: сеть проходит фильтр и защиту, выпрямитель делает постоянное напряжение, инвертор превращает его в высокую частоту и питает катушку-индуктор под стеклом. За нагревом следят датчики, а силовые ключи охлаждает вентилятор — если он забит пылью или встал, панель уходит в защиту и пищит.

Таблица: симптом → причина → запчасть

Меры безопасности при диагностике

Индукционная панель — это устройство с сетевым напряжением 220 В и мощными импульсными цепями, в которых даже после отключения от сети могут оставаться заряженные конденсаторы. Любая разборка корпуса, проверка датчиков, вентилятора, клеммной колодки или силового модуля должна выполняться только после полного обесточивания панели (вилка вынута из розетки, автомат в щитке отключён) и, желательно, после выдержки паузы для разряда конденсаторов. Если у вас нет опыта работы с электроникой и измерительными приборами, самостоятельно лезть внутрь корпуса не стоит — доверьте диагностику и замену силовых компонентов специалисту. Самостоятельно можно без риска выполнять только внешний осмотр, чистку вентиляционных решёток снаружи и подбор подходящей посуды.

Вопросы и ответы

Можно ли продолжать пользоваться панелью, если она отключается от перегрева?

Периодически — да, панель просто защищает себя, и после остывания снова включится. Но если отключения происходят регулярно и мешают готовке, откладывать диагностику не стоит: причина может прогрессировать, а частые циклы нагрева-остывания ускоряют износ силового транзистора и датчиков.

Почему панель пищит именно с новой посудой, которая раньше не использовалась?

Если новая кастрюля или сковорода имеет неровное, слишком тонкое или частично немагнитное дно, в контуре индуктора возникают паразитные колебания, из-за которых растёт нагрузка на силовой транзистор. Попробуйте другую посуду с плоским полностью магнитным дном подходящего диаметра.

Помогает ли просто протереть панель и подождать, или нужно разбирать корпус?

Начните с простого: отключите панель, дайте ей остыть, проверьте вентиляционные решётки снаружи и зазор при встройке. Если после этого проблема повторяется стабильно на одной конфорке или при любой посуде — без разборки и диагностики электроники не обойтись.

Где посмотреть, какие запчасти подходят именно к моей модели панели?

Комплектация и расположение узлов у разных производителей отличаются, поэтому перед покупкой лучше уточнить совместимость по модели вашей техники, а также посмотреть весь ассортимент в разделе запчастей для варочных панелей.
